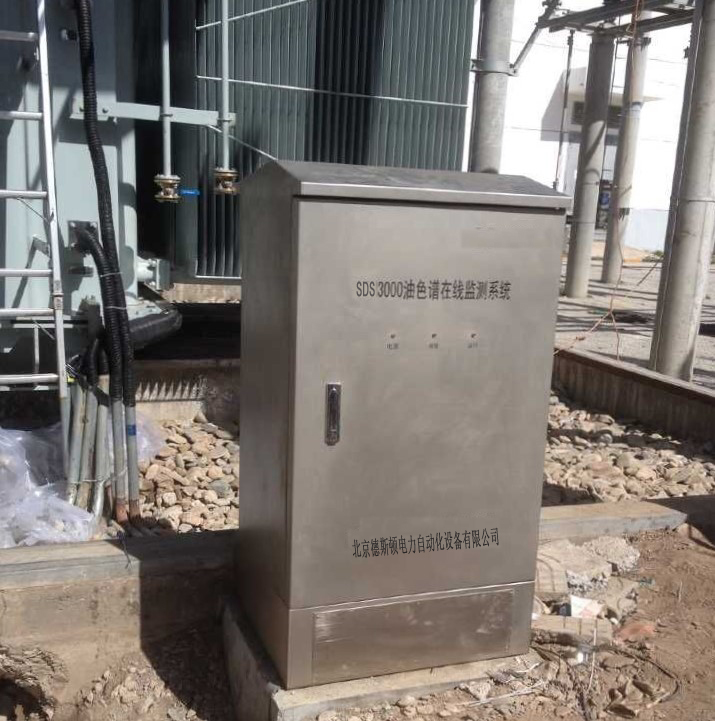

DSD3000變壓器油色譜在線監測系統
變壓器油色譜在線監測系統由油氣分離單元、氣體檢測單元、數據采集和控制數據處理單元以及輔助單元組成，系統能按確定的周期在線檢測出變壓器油中溶解的 H2 , CO, CH4 , C2H6 , C2H2 , C2H4，CO2等全組分氣體及微水的含量。
DSD3000變壓器油色譜在線監測系統
變壓器油色譜在線監測系統由油氣分離單元、氣體檢測單元、數據采集和控制數據處理單元以及輔助單元組成，系統能按確定的周期在線檢測出變壓器油中溶解的 H2 , CO, CH4 , C2H6 , C2H2 , C2H4，CO2等全組分氣體及微水的含量。
變壓器油色譜在線監測系統由油氣分離單元、氣體檢測單元、數據采集和控制數據處理單元以及輔助單元組成，系統能按確定的周期在線檢測出變壓器油中溶解的 H2 , CO, CH4 , C2H6 , C2H2 , C2H4，CO2等全組分氣體及微水的含量。
（1）油氣分離技術：動態負壓頂空脫氣，油氣分離迅速、脫氣充分，具有本質安全特性；
（2）檢測器：納米晶半導體氣敏傳感器，靈敏度高、響應速度快、確保數據穩定準確；
（3）加熱方式：獨特的加熱方式，確?；€快速平穩不漂移；
（4）載氣：自制載氣，打造免維護型產品；
（5）信號處理：智能譜峰識別技術，確保乙炔等痕量氣體組份的可靠識別；
（6）基線處理：小波基線自動跟蹤技術，確保定量準確；
（7）環境適應性：雙重恒溫控制技術，滿足室外環境條件下使用，確保數據穩定；
（8）通信規約：RS-485， IEC61850標準規約多種可選；
（9）外觀：外殼表面獨特的防腐和全方位的防水工藝，提高殼體的防腐和密封性能；
（10）氣密性：嚴謹?shù)臍饷苄赃B接，確保產品長期運行不漏氣、漏油；
（11）進油管、回油管加附伴熱帶，確保零下45℃正常工作，進油口加裝濾油裝置，確保設備長期無故障運行。
(12) 設備配備工業空調，能夠在-45℃-70℃下正常工作。
（1）設備基本參數
分 類 | 參 數 | 裝置 |
電 源 特 性 | 交流：V | 220 |
頻率:Hz | 50±1 | |
環境參數 | 裝置 | |
工作溫度 | -45～70oC | |
工作環境濕度 | 5-95% 無冷凝 | |
抗震能力 | 8級 | |
分析周期 | 50分鐘完成一次監測全過程，可連續進行監測 | |
載氣 | 高純空氣 | |
電氣安全 | 介電強度 V | 100,500,1000,1500（1min） |
絕緣電阻 MΩ | 交流回路外部端子對地≥10；不接地直流回路(不包括傳感器)對地≥1 | |
（2）系統監測參數
序號 | 氣體 | 最小監測氣體濃度 | 監測范圍 | 監測精度 | 同一油樣重復精度 |
1 | H2 | 1uL/L | 1-5000uL/L | ±10％或2uL/L取大者 | 小于±5％ |
2 | CO | 1uL/L | 1-5000uL/L | ±10％ | 小于±5％ |
3 | CH4 | 0.5uL/L | 0.5-4000uL/L | ±10％或2uL/L取大者 | 小于±5％ |
4 | C2H6 | 0.5uL/L | 0.5-3000uL/L | ±10％或2uL/L取大者 | 小于±5％ |
5 | C2H4 | 0.5uL/L | 0.5-4000uL/L | ±10％或2uL/L取大者 | 小于±5％ |
6 | C2H2 | 0.1uL/L | 0.1-2000uL/L | ±10％或1uL/L取大者 | 小于±5％ |
7 | CO2 | 10uL/L | 10-5000uL/L | ±10％或2uL/L取大者 | 小于±5％ |
8 | 微水（可選） | 1uL/L | 1-100uL/L | ±10％或2uL/L取大者 | 小于±5％ |
9 | 水活性（可選） | 0.01 | 0-1aw | ±0.02 | 小于±5％ |
10 | 油溫（可選） | \ | －40～180℃ | ±0.01℃ | 小于±5％ |
11 | 總烴（可選） | 0.1uL/L | 0.1-8000uL/L | ±5％或2uL/L取大者 | 小于±5％ |
